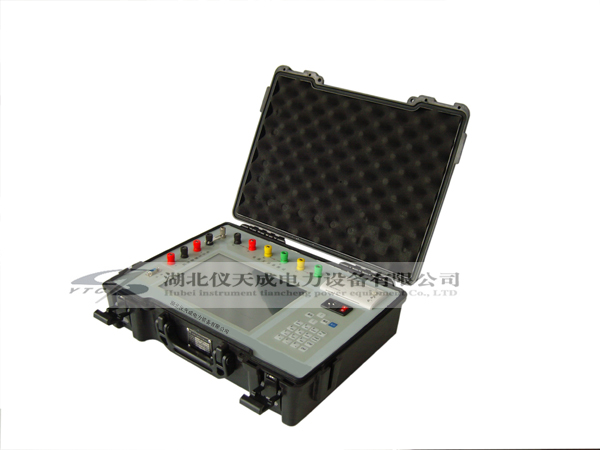

YTC2145電流互感器現場測試儀

我公司的YTC2145電流互感器現場測試儀是以新型測試技術，大規模電子線路設計以及符合國家相關規程研制出來的。
YTC2145電流互感器現場測試儀解決了現場檢定電流互感器、電壓互感器工作強度大、操作繁瑣問題，同時該產品性能可靠、功能強大。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊 產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：
發電廠與變電站的高壓電能計量裝置，以及大量用戶的電能計量裝置，關系到發電、送電、供電及用戶多方的利益。為保證計量準確，須按照SD109《電能計量裝置檢驗規程》和DL/T448-2000《電能計量裝置技術管理規程》進行檢驗。

產品特點：
1.YTC2145電流互感器現場測試儀同時具有遞推法測量電流互感器誤差、電位差法測量電壓互感器誤差功能于一身，方便現場開展計量裝置現場檢定工作。
2.現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
3.YTC2145電流互感器現場測試儀內部具有相當于被測電流互感器同變比的標準電壓互感器，其準確度可以達到0.05級，準確的測量出被測電流互感器的變比和空載誤差。然后結合阻抗與導納的測試結果推算出互感器的誤差。
4.采用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾。
5.測量范圍寬，可以至5A/5A~25000A/5A或25A/1A~5000A/1A。
6.具有電流互感器變比、二次繞組內阻測試功能。
7.采用640×480高分辨率大屏幕液晶顯示，具有人性化的界面及操作設計，使用觸摸屏輔助操作，使操作變的更加方便、快捷。
8.采用準確的軟件算法，測量數據的準確性進一步提高。
9.YTC2145電流互感器現場測試儀具有智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。
10.自動對測試數據進行化整，并判斷是否超差，超差數據使用反黑顯示，對互感器的數據特性直觀明了。
11.直接出具現場檢定結論，合格或不合格。
12.大規模存貯器可存儲現場測試數據多達1000條。
13.帶有打印機，可以現場打印測試數據。
14.YTC2145電流互感器現場測試儀采用工程塑料模具機箱防震、防壓，保障現場操作人員的安全和設備安全。

產品別稱：互感器測試儀、互感器現場測試儀、全自動互感器校驗儀、全自動電流互感器測試儀、互感器現場測試儀、電流互感器現場測試儀。

技術參數 TECHNICAL PARAMETERS

一、電流互感器誤差測量部分：

項目	技術參數
整機準確度	被測電流互感器誤差限值的1/3
測試范圍	5A/5A~25000A/5A或25A/1A~5000A/1A
被測電流互感器工作范圍	1％～120％
二次負荷	2.5VA～300VA 、COSφ＝0.1～1.0
被檢電流互感器準確度范圍	1.0、0.5、0.5S、0.2及0.2S
電阻、導納測量誤差	≤5.0％
電阻、導納測量范圍	R： 0.00Ω～20.0Ω Y: 0.000mS～100.0mS

二次電流為5A的互感器額定一次電流范圍
5	7.5	10	15	20	25	30	40
50	60	75	100	150	200	250	300
400	500	600	750	800	1000	1200	1250
1500	2000	2500	3000	4000	5000	6000	7500
10000	12500	15000	20000	25000

二次電流為1A的互感器額定一次電流范圍
25	30	40	50	60	75	100	150
200	250	300	400	500	600	750	800
1000	1200	1250	1500	2000	2500	3000	4000
5000

注：二次電流為1A的電流互感器，通過等安匝測量方法變比可至25000A/1A。
其它末在表中出現的電流互感器變比的測試方法如下：
使用等安匝法測試電流互感器，例如：需測試8000A/5A的互感器，請您將儀器配套的測試線將被測電流互感器穿心兩匝，然后儀器中電流互感器測試界面中的一次電流輸為4000即可。此種測試方法不影響互感器測試數據的有效性。
同理其它變比使用以下處理方法：

額定一次（A）	穿心匝數	儀器一次電流（A）
80	2	40
120	2	60
8000	2	4000
12000	2	6000

二、電壓互感器校驗儀部分：

項目	技術參數
基本誤差	同相分量	DX=±（X×2%+Y×2%±2個字） DY=±（X×2%+Y×2%±5個字） “X”、“Y”——儀器的顯示值 “5個字”——儀器的量化誤差
	百分表	1級
	測量范圍	f: 0.0000%～200.0%
		δ： 0.000′～999.9′
額定工作電壓	100/3V、100/√3V、100V
被測電壓互感器工作范圍	20％～120％

三、整機參數：

項目	技術參數
儀器消耗功率	20VA
儀器準確度等級	0.05S級
外形尺寸	L46´W35´H13.5
重量	10.0

附件配件 ACCESSORIES ACCESSORIES

名稱	數量
儀器主機	1臺
測試線	1套
電源線	1根
管理軟件光盤	1張
產品說明書	1份
產品合格證	1份
產品保修卡	1張
